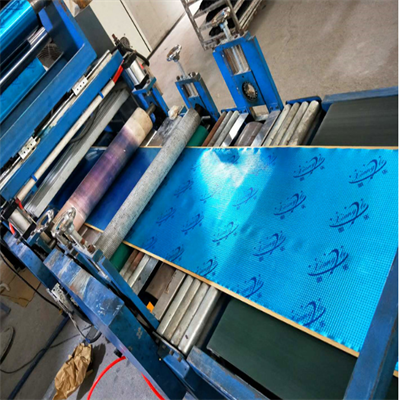

丁基胶带生产线_JDL_丁基胶片生产线厂

 塑料机械咨询顾问15078317217小李:

在丁基橡胶挤出过程中，冷却工艺是非常重要的一个环节 丁基铝箔胶片生产线_汽车丁基铝箔胶片材挤出机，它能确保挤出的丁基橡胶制品形状稳定、表面质量良好，并且避免因温度过高导致橡胶性能下降。

冷却的目的

- 形状固定：丁基橡胶在挤出机中处于高温熔融状态，刚离开模头时， 丁基铝箔胶片生产线_汽车丁基铝箔胶片材挤出机其形状还不够稳定。通过冷却，可以使其快速定型，保证产品的尺寸精度和形状符合要求。例如在生产丁基橡胶密封条时，冷却能确保密封条的断面形状规则，不会出现变形。

- 防止粘连：高温的丁基橡胶制品在后续的收卷或堆叠过程中，容易相互粘连。冷却可以降低橡胶的粘性，防止制品之间粘连在一起，便于后续的加工和包装。

- 性能保持：快速冷却能够抑制橡胶分子链在高温下的过度运动，防止橡胶因长时间处于高温状态而发生老化、降解等性能变化，从而保持良好的物理和化学性能。

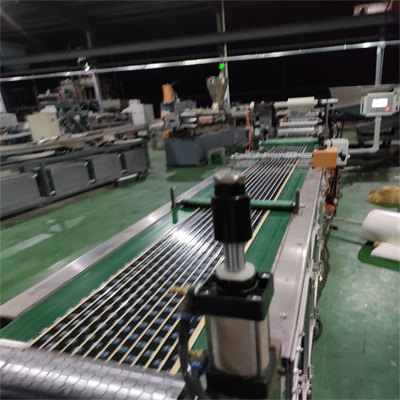

冷却方式

- 风冷

- 原理：利用空气作为冷却介质，通过风机使冷空气快速流过挤出的丁基橡胶制品表面，带走热量。这种方式的优点是设备简单、成本较低，不会对橡胶制品造成污染。

- 设备及参数：通常会使用工业风扇或专门的风冷装置。风扇的风速可以根据橡胶制品的尺寸、挤出速度等因素进行调整，一般风速在5 - 15m/s之间。风冷的冷却效率相对较低，对于较厚或挤出速度较快的制品，可能需要较长的冷却通道来保证足够的冷却效果。

- 水冷

- 原理：以水为冷却介质，让丁基橡胶制品通过水槽或喷淋装置与水接触 丁基铝箔胶片生产线_汽车丁基铝箔胶片材挤出机，水吸收热量后升温并带走热量。水冷的冷却效率高，能够快速降低橡胶制品的温度。

- 设备及参数：如果采用水槽冷却，水槽的长度和深度要根据制品的尺寸和挤出速度设计。水槽中的水需要保持流动状态，以保证冷却效果均匀。一般水流速度控制在0.5 - 2m/s之间。对于喷淋冷却，喷头的分布要均匀，确保橡胶制品表面都能被水覆盖，喷淋压力通常在0.2 - 0.5MPa之间，避免压力过高损伤橡胶制品。

冷却工艺的控制要点

- 冷却起始时间：丁基橡胶制品一离开挤出机模头就应立即开始冷却，尽量缩短高温状态下的停留时间，以获得佳的冷却效果。

- 冷却速度控制：虽然需要快速冷却，但冷却速度也不能过快，否则可能会导致橡胶制品内部产生热应力，引起表面裂纹或内部结构缺陷。对于厚度较大的制品，冷却速度应适当减慢。例如，在水冷过程中，可以通过调节水温和水流速度来控制冷却速度。

- 干燥处理：如果采用水冷方式，冷却后的橡胶制品表面会残留水分 丁基铝箔胶片生产线_汽车丁基铝箔胶片材挤出机，需要进行干燥处理，防止水分对橡胶制品的质量产生影响，如引起霉变或影响后续的加工（如粘贴、涂层等）。可以使用热风机或干燥通道进行干燥，干燥温度一般在60 - 80℃之间，直到橡胶制品表面完全干燥。

塑料机械咨询顾问15078317217小李:

在水冷方式冷却丁基橡胶时，水温一般控制在10 - 30℃。

这个温度范围可以有效地带走丁基橡胶的热量，实现快速冷却。水温如果过高，冷却效果会大打折扣，无法使橡胶迅速降温定型；水温过低，又可能导致橡胶表面和内部产生较大的温度梯度，引发热应力，致使橡胶出现裂纹等质量问题。同时，具体的水温还可以根据丁基橡胶制品的厚度、挤出速度等实际情况适当调整。例如， 丁基铝箔胶片生产线_汽车丁基铝箔胶片材挤出机对于较厚的制品或者挤出速度快的情况，可以将水温适当调低一点，但也要注意防止温度过低带来的不良影响。
